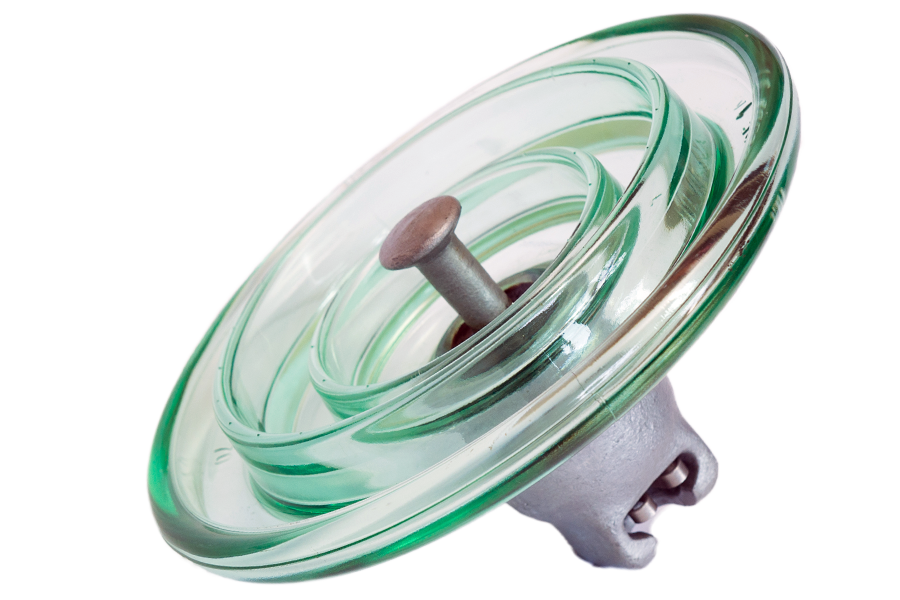

Изоляторы линейные подвесные стеклянные тарельчатые типа ПС

Предназначены для изоляции и крепления проводов и грозозащитных тросов на воздушных линиях (ВЛ) электропередачи, в распределительных устройствах электростанций и подстанций переменного тока напряжением свыше 1000 В и частотой до 100 Гц. Эксплуатируются при температуре окружающего воздуха от - 60 oС до + 50 oС. Исполнение УХЛ 1 по ГОСТ 15150.

    Условное обозначение изолятора по ГОСТ 27661 Условное обозначение изолятора по МЭК 60305 Нормированная механическая разрушающая сила, кН Нормированная механическая разрушающая сила остатка изолятора, кН Нормированная энергия удара, Дж, (Н · м) Номинальный диаметр изоляционной детали, мм Номинальная строительная высота, мм Номинальная длина пути утечки, мм Стандартное сферическое соединение по ГОСТ 27396 Пробивное напряжение в изоляционной среде, кВ Выдерживаемое электрическое напряжение промышленной частоты в сухом остоянии, кВ Выдерживаемое электрическое напряжение промышленной частоты под дождем, кВ Выдерживаемое электрическое напряжение стандартного импульса 1,2/50 мкс, кВ Значение выдерживаемого и (или) 50 % разрядного напряжения в загрязненном и увлажненном состоянии, кВ Уровни радиопомех при нормированных напряжениях Масса,кг
    Нормированное напряжение,кВ Уровень радиопомех, дБ, не более Нормированное напряжение,кВ Уровень радиопомех, дБ, не более Нормированное напряжение,кВ Уровень радиопомех, дБ, не более
    ПС70Е212/112* U70BS/
    U70BL    		 70 56 45 255 127/146 320 16 130 70 40 105/105 35 10 34 18 55 25 86 3,6
    ПС70СС112* U70BL 70 56 45 255 146 415 16 130 72 42 110/110 35 10 34 18 55 30 86 4,2
    ПС70И112* U70BL 70 56 45 255 146 407 16 130 72 42 110/110 35 10 34 18 55 30 86 4,2
    ПС120Б212/112* –/U120B 120 96 45 255 127/146 330 16 130 70 40 110/110 35 10 34 18 55 30 86 3,9
    ПС120СС112* U120B 120 96 45 255 146 415 16 130 72 42 110/110 35 10 34 18 55 30 86 4,4
    ПС120В112* U120B 120 96 45 255 146 407 16 130 72 42 110/110 35 10 34 18 55 30 86 4,4
    ПС160Д212/112* U160BS/
    U160BL    		 160 128 45 280 146/170 385 20 130 75 45 110/110 45 10 34 20 55 35 86 6,2
    ПС160К112* U160BL 160 128 45 280 170 460 20 130 80 45 125/125 55 10 34 20 55 40 86 6,8
    ПС160М112* U160BL 160 128 45 280 170 470 20 130 80 45 125/125 55 10 34 20 55 40 86 6,8
    ПС210В212/112* U210B/– 210 168 45 290 170/195 380 20 130 72 45 110/110 45 10 34 20 55 40 86 7,2
    ПС210Д212/112* U210B 210 168 45 280 170/195 482 20 130 80 45 125/125 55 10 34 20 55 40 86 8,2
    ПС210М212/112* U210B 210 168 45 280 170/195 490 20 130 80 45 125/125 55 10 34 20 55 40 86 8,2
    ПС240В212** U240B 240 192 45 290 170 380 24 130 72 45 110/110 45 10 34 20 55 40 86 7,1
    ПС300В112** U300B 300 240 45 320 195 390 24 130 82 50 130/130 45 10 34 20 55 40 86 10,0
