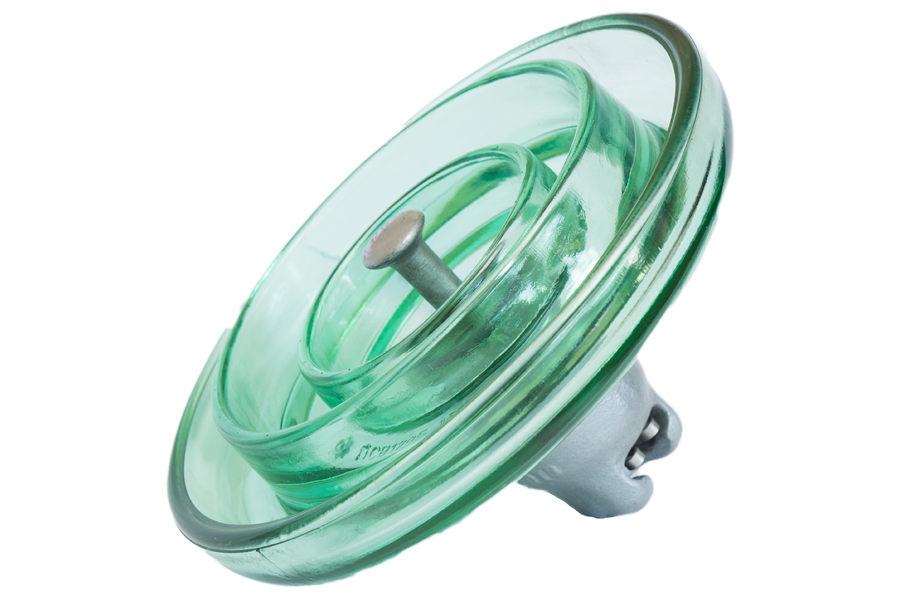

Изоляторы линейные подвесные стеклянные тарельчатые с увеличенным вылетом ребра типа ПСВ

Предназначены для изоляции и крепления проводов и грозозащитных тросов на воздушных линиях (ВЛ) электропередачи, в распределительных устройствах электростанций и подстанций переменного тока напряжением свыше 1000 В и частотой до 100 Гц. Эксплуатируются при температуре окружающего воздуха от -60 oС до +50 oС.

    Условное обозначение изолятора по ГОСТ 27661 Условное обозначение изолятора по МЭК 60305 Нормированная механическая разрушающая сила, кН Нормированная механическая разрушающая сила остатка изолятора, кН Нормированная энергия удара, Дж, (Н · м) Номинальный диаметр изоляционной детали, мм Номинальная строительная высота, мм Номинальная длина пути утечки, мм Стандартное сферическое соединение по ГОСТ 27396 Пробивное напряжение в изоляционной среде, кВ Выдерживаемое электрическое напряжение промышленной частоты в сухом остоянии, кВ Выдерживаемое электрическое напряжение промышленной частоты под дождем, кВ Выдерживаемое электрическое напряжение стандартного импульса 1,2/50 мкс, кВ Значение выдерживаемого и (или) 50 % разрядного напряжения в загрязненном и увлажненном состоянии, кВ Уровни радиопомех при нормированных напряжениях Масса, кг
    Нормированное напряжение,кВ Уровень радиопомех, дБ, не более Нормированное напряжение,кВ Уровень радиопомех, дБ, не более Нормированное напряжение,кВ Уровень радиопомех, дБ, не более
    ПСВ70А212/112 U70BSP/
    U70BLP    		 70 56 45 280 127/146 445 16 130 85 50 125/125 40 10 34 20 55 30 86 5,7
    ПСВ120Б212/112 –/U120BP 120 96 45 280 127/146 445 16 130 85 50 125/125 40 10 34 20 55 30 86 5,7
    ПСВ120С212/112 –/U120BP 120 96 45 280 127/146 470 16 130 85 50 125/125 40 10 34 20 55 30 86 5,7
    ПСВ120Д212/112 –/U120BP 120 96 45 280 127/146 468 16 130 85 50 125/125 40 10 34 20 55 30 86 5,7
    ПСВ160А212/112 U160BSP/ U160BLP 160 128 45 320 146/170 545 20 130 90 55 140/140 50 10 34 25 55 35 86 8,0
    ПСВ160С212/112 U160BSP/ U160BLP 160 128 45 320 146/170 560 20 130 90 55 140/140 50 10 34 25 55 35 86 8,3
    ПСВ210Д212/112 U210BP/– 210 168 45 320 170/ 195 555 20 130 90 55 140/140 55 10 34 25 55 40 86 9,2
    ПСВ210С212/112 U210BP/– 210 168 45 320 170/ 195 570 20 130 90 55 140/140 55 10 34 25 55 40 86 9,5
